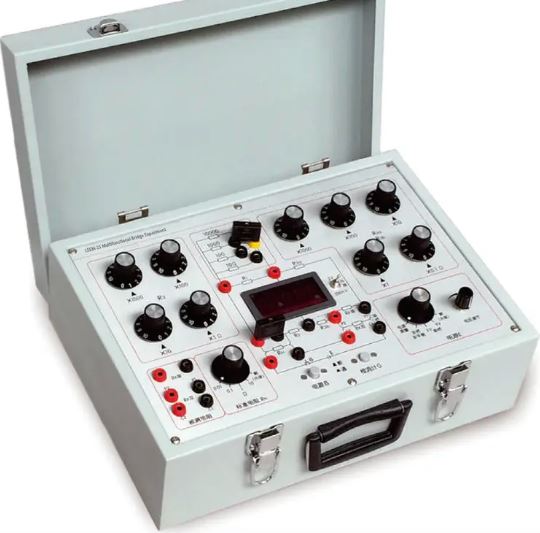

Основные технические параметры
1. Сопротивление рычага моста R1: настройте набор прецизионных сопротивлений: 10Ω, 100Ω, 1000Ω, 10 Ком, которые преобразуются с помощью штекерного соединения с коротким замыканием, и точность сопротивления составляет ± 0,1%;
2. Сопротивление рычага моста R2: настройте набор блоков сопротивлений: 10×(1000+100+10+1) Ω, точность определения сопротивления равна: ±0.1%, ±0.2%, ±1%, ±2%;
3. Сопротивление рычага моста R3: Настройте два набора блоков сопротивления R3a, R3b, которые установлены внутри одного и того же двухслойного переключателя передачи, и сопротивление изменяется одновременно.: 10×(1000+100+10+1+0.1) Ω, сопротивление
Точность равна: ±0.1%, ±0.2%, ±1%, ±2%, ±5%;
4. Стандартное сопротивление RN: значения сопротивления: 10Ω, 1Ω, 0,1 Ω, 0,01 Ω, а точки точности сопротивления
отличаются от: ±0.1%, ±0.1%, ±0.2%, ±0.5%, может быть подключен извне;
5. Измеряемое встроенное сопротивление: Rx single: 1 коМ, 0,25 Вт, погрешность: 0,1%; Rx double: 0,2 Ом, 0,25 Вт, погрешность: 0,2%. С помощью этих двух резисторов можно откалибровать мост или проверить его работоспособность.
6. Цифровой гальванометр: вольтметр с 4,5-разрядным цифровым дисплеем: диапазон 200 мВ, 2 В. Погрешность цифрового гальванометра составляет: (0,1 % диапазона ± 2 разряда). Гальванометр можно подключить к внешнему устройству.
7. Многофункциональный источник питания: регулируемый источник питания 0–2 В, источники питания 3 В и 9 В.
8. При использовании прибора в качестве одноплечевого моста диапазон измерения: 10 Ом — 1111,1 кОм, погрешность 0,1;
9. При использовании прибора в качестве двухплечевого электрического моста диапазон измерения: 0,01 — 111,11 Ом, погрешность 0,2;
10. Рабочий диапазон несимметричного моста составляет 10 Ом — 11,111 КОм, допустимая погрешность — 0,5 %;
11. При настройке несимметричного моста прибор необходимо оснастить датчиком сопротивления или устройством контроля температуры.
12. Все виды аналогичных электрических мостов могут быть изготовлены по индивидуальному заказу.
