Основные технические параметры
1. Стабилизированный источник питания постоянного тока: 4,5 В, трехкратный цифровой дисплей, с устройством ограничения тока;
2. Стандартный электрический потенциал: 1,0186 В, точность ± 0,01%, автоматическая компенсация постоянной температуры;
3. Цифровой гальванометр: 5×10-4, 10-6, 10-8, 10- Чувствительность регулируется на 9A с четырьмя скоростями;
4. Блок сопротивления: (0～10)×(1000+100+10+1) Ω, ± 0,1%
5. Два источника электродвижущей силы, которые необходимо измерить: батарейный отсек № 1 с делителем напряжения внутри.

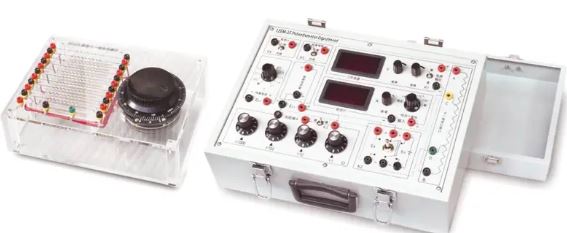

6. Корпус одиннадцатипроволочного потенциометра изготовлен из оргстекла, имеет интуитивно понятную внутреннюю структуру и небольшой размер;
7. Длина каждого резистивного провода составляет один метр, а значение сопротивления — 10 Ом;
8. Десять резистивных проводов намотаны на стержень из оргстекла, помещены в прозрачный корпус и соединены последовательно;
9. Одиннадцатый резистивный провод намотан на вращающийся диск, шкала которого разделена на 100 равных делений. С помощью нониуса можно добиться точности до 1 мм; общее последовательное сопротивление составляет 110 Ом.
10. Для эксперимента можно выбрать обычный одиннадцатипроводной потенциометр
