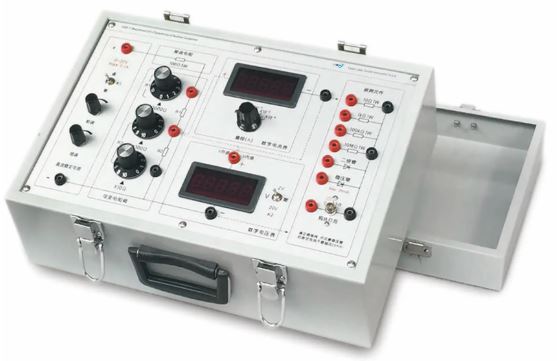

Традиционные цифровые вольтметры обычно имеют внутреннее сопротивление всего 10 МОм, что приводит к большим погрешностям при измерении компонентов с высоким сопротивлением. В этом приборе используется вольтметр со сверхвысоким внутренним сопротивлением, которое намного превышает 1000 МОм, что значительно снижает погрешность системы. Для обычных резисторов с сопротивлением менее 1 МОм системной погрешностью, вызванной внутренним сопротивлением вольтметра, можно пренебречь, независимо от внутреннего и внешнего сопротивления вольтметра. Высокоомные резисторы, фотоэлементы и другие компоненты с сопротивлением более 1 МОм также можно измерить с высокой точностью. Таким образом, традиционные базовые эксперименты можно дополнить новыми.

Основное экспериментальное содержание
1. Измерение вольтамперных характеристик обычного резистора; измерение вольтамперных характеристик диода и диода-стабилизатора напряжения.
2. Измерение вольтамперных характеристик светодиодов и вольфрамовых ламп.
3. Инновационные эксперименты: измерение вольтамперных характеристик высокого сопротивления и емкости.
4. Эксперимент: изучение влияния внутреннего сопротивления измерительного прибора на измерение вольтамперных характеристик.

Основные технические параметры
1, с помощью регулируемого источника питания, переменного резистора, амперметра, высокоомного вольтметра и тестируемых компонентов и т.д.
2, Регулируемый источник питания постоянного тока: 0 ~ 15 В, 0,2 А, разделенный на две степени грубой и точной настройки, может непрерывно регулироваться.
3, вольтметр сверхвысокого внутреннего сопротивления: четырехзначный дисплей, диапазон 2 В, 20 В, эквивалентное входное сопротивление > 1000 МОМ, разрешение: 0,1 мВ, 1 мВ; 4 дополнительных диапазона: внутреннее сопротивление 1 МОМ, 10 МОМ.
4, амперметр: измерительная головка с четырьмя с половиной цифрами, четыре диапазона 0 ~ 200 мкА, 0 ~ 2 мА, 0 ~ 20 мА, 0 ~ 200 мА, внутреннее сопротивление соответственно.
0 ~ 200 мА, внутреннее сопротивление: 1 коМ, 100 ОМ, 10Ω, 1Ω соответственно.
5, блок переменного сопротивления: 0 ~ 11200 ОМ, с идеальной схемой защиты от ограничения тока, не приведет к перегоранию компонентов.
6, измеряемые компоненты: резисторы, диоды, регуляторы напряжения, светодиоды, небольшие лампочки и т.д.
