Введение

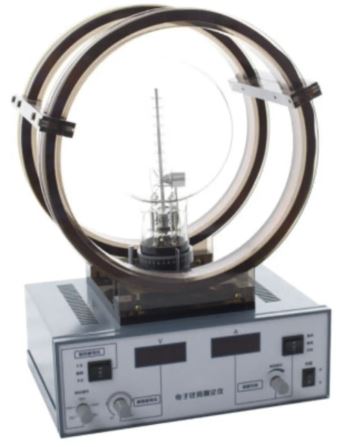

Прибор использует магнитное поле, создаваемое катушкой Гельмгольца, для управления движением электронов в трубке Лоренца с целью определения удельного заряда электрона. Прибор состоит из трубки Лоренца (со встроенной шкалой), катушки Гельмгольца, блока питания, измерительной головки и т. д. Все это помещено в деревянный темный ящик, удобный для наблюдения, измерений и управления.

Основное содержание эксперимента:

1. Наблюдение за отклонением электронного пучка под действием электрического поля;

2. Наблюдение за законом движения движущегося заряда в магнитном поле под действием силы Лоренца;

3. Определение удельного заряда электрона.

Основные технические параметры

1. Трубка Lorentz force диаметром 153 мм, заполненная инертным газом, встроенная шкала, длина шкалы 9 см;

2. Крепление силовой трубки Лоренца можно поворачивать, угол поворота 350 градусов, с индикацией шкалы;

3. Плавно регулируемое напряжение отклонения 50 ~ 250 В, без дисплея счетчика;

4 、 Напряжение ускорения 0 ~ 250 В с плавной регулировкой, встроенная защита от ограничения тока, цифровой вольтметр напрямую отображает напряжение, разрешение составляет 1 В;

5, ток возбуждения 0 ~ 1.1A с плавной регулировкой, цифровой амперметр напрямую отображает ток, разрешение 1 мА;

6, эффективный радиус катушки Гельмгольца 140 мм, одна катушка поворачивается на 300 оборотов;

7, деревянная коробка из массива дерева, размер деревянной коробки 300 × 345 × 475мм 8, погрешность измерения электронного отношения заряда к массе лучше 3%.
