Состав системы

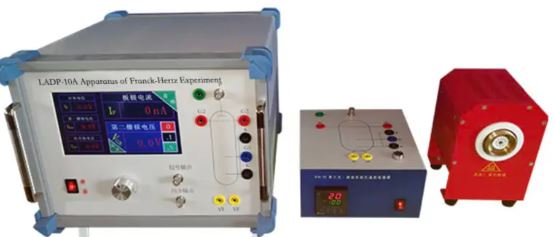

Тестер Франка Герца (с ртутной лампой) + адаптер для контроля температуры + печь для нагрева ртутной лампы + соединительный провод

Содержание эксперимента

1. Изучите принцип работы и устройство экспериментального прибора Франка Герца (с ртутной лампой);

2. Измерьте первый возбужденный потенциал атома ртути, чтобы понять, существует ли уровень атомной энергии;

3. Изучите влияние напряжения на нити накала, температуры печи и обратного напряжения на экспериментальные явления;

4. Для более глубокого понимания уровня атомной энергии было измерено возбужденное состояние атома ртути с высоким уровнем энергии;

5. Был измерен потенциал ионизации атома ртути;

Технические характеристики

1. Напряжение на нити накала VF: 0 ~ 6,5 В, плавная регулировка;

2. Напряжение отводящего поля vg2a: 0 ~ 15 В, плавная регулировка;

3. Напряжение между первым затвором и катодом vg1k: 0 ~ 12 В, плавная регулировка;

4. Напряжение между вторым затвором и катодом vg2k: 0 ~ 65 В;

5. Диапазон измерения микротоков: 0 ~ 1000 нА, автоматический сдвиг, точность ± 1 %;

6. На 7-дюймовом сенсорном TFT-дисплее одновременно отображаются четыре группы значений напряжения и измеренного тока Франклина Герца (с ртутной лампой). Автоматическое и ручное измерение можно переключать простым касанием. Разрешение дисплея — 800 * 480;

7. Мерная колба: общий размер, диаметр цилиндра 18 мм, высота 50 мм

8. В нагревательной печи используется режим теплопроводного нагрева с позистором и интеллектуальный ПИД-регулятор температуры, обеспечивающий быстрый нагрев и остывание, точный контроль температуры (±1) и рабочую мощность 300 Вт.

9. Входная мощность: 220 В, 50 Гц;

10. Конфигурация интерфейса, текстовый файл (txt) для синхронной передачи данных через USB-интерфейс;

11. Выходной сигнал (BNC) и синхронный выход (BNC) можно подключить к внешнему осциллографу для отображения характеристической кривой;

Особенности продукта

Экспериментальный прибор «Франк Герц» (ртутная лампа) позволяет учащимся получить более подробную информацию об энергетических уровнях атомов и развить свои экспериментальные навыки.

Эксперименты

1. Ручное измерение: плавно поворачивайте ручку кодирования, чтобы увеличить напряжение ускорения, фиксируйте изменение силы тока на пластине и стройте кривую изменения.

2. Автоматическое измерение: система постепенно увеличивает напряжение ускорения, измеряя и записывая ток на пластинчатом электроде. В режиме автоматического измерения система периодически выводит данные на ЖК-дисплей для построения кривой измерения.

3. Точный контроль температуры позволяет измерить первый потенциал возбуждения, при этом можно наблюдать или описать более 12 пиков;

4. При подходящем режиме работы можно успешно измерить энергетические уровни 63p1 63p261p1 атома ртути;

5. При подходящем режиме работы можно успешно измерить потенциал ионизации атома ртути;

6. Для анализа данных с помощью компьютерного программного обеспечения можно использовать текстовый файл в формате синхронной передачи данных (txt).

Дополнение : осциллограф
