Гелий-неоновый лазер — это лазер, в котором в качестве рабочего вещества используется неон, а в качестве вспомогательного газа — гелий. Гелий выступает в качестве среды для создания лазеров и повышения их выходной мощности, а неон — в качестве активного вещества. Гелий-неоновый лазер может генерировать множество спектральных линий в видимом и инфракрасном диапазонах, среди которых основными являются красный свет с длиной волны 0,6328 мкм и инфракрасный свет с длиной волны 1,15 мкм и 3,39 мкм. Гелий-неоновый лазер обладает очень хорошей направленностью и когерентностью. Он имеет простую конструкцию, долговечен, компактен, дешев и обладает стабильной частотой. Он широко используется в электронных цветоделителях, лазерных фотонаборных устройствах, лазерных графопостроителях, при производстве голографических фотографий и в лазерных принтерах, а также в вычислительной технике, дальнометрии (при моделировании стрельбы из зенитных орудий), маркировке (на лесопильном оборудовании), системах автоматического управления и т. д. Гелий-неоновый лазер представляет собой кварцевую трубку, заполненную смесью гелия и неона. При возбуждении электронного осциллятора происходит неупругое столкновение, в результате которого происходит электронный переход и испускаются инфракрасные лучи.
Характерный

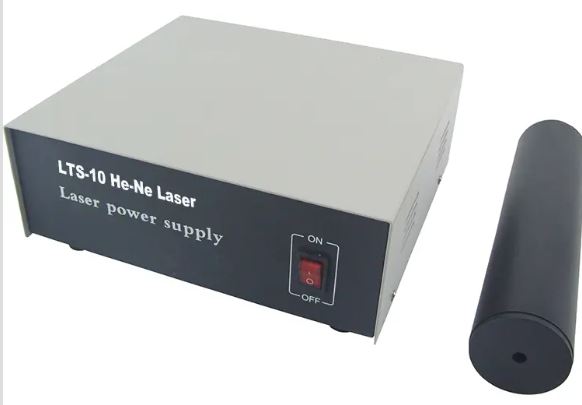

Преимущества внутрирезонаторного гелий-неонового лазера заключаются в том, что резонатор не требует настройки, стоит недорого и удобен в использовании. Недостаток в том, что мощность одномодового лазера невелика. В зависимости от того, установлены ли лазерная трубка и блок питания лазера вместе, гелий-неоновые лазеры с одним и тем же внутренним резонатором можно разделить на два типа. В первом случае лазерная трубка и блок питания лазера устанавливаются вместе во внешнем корпусе из металла, пластика или органического стекла. Другой вариант: лазерная трубка устанавливается в круглый (алюминиевый, пластиковый или из нержавеющей стали) цилиндр, блок питания лазера — в металлический или пластиковый корпус, а лазерная трубка соединяется с блоком питания высоковольтным проводом.
Параметры
1. Мощность: 1,2–1,5 мВт
2. Длина волны: 632,8 нм
3. Поперечная мода: TEM00
4. Угол расходимости пучка: <1 мрад
5. Стабильность мощности: <+2,5%
6. Стабильность пучка: <0,2 мрад
7. Срок службы лазерной трубки: > 10000 часов
8. Размер источника питания: 200 * 180 * 72 мм 8, сопротивление балласта: 24 К / Вт
9. Выходное напряжение: DC1000-1500V 10, Входное напряжение: AC.220V + 10V 50Hz
