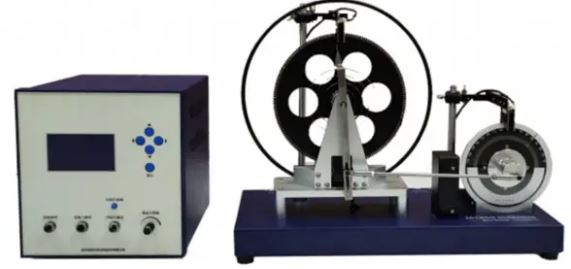

Компоненты системы: экспериментальное устройство для резонанса Поля, экспериментальный контроллер для резонанса Поля, отдельный блок вспышки, 2 фотоэлектрических датчика (по одному типа A и типа B)

Эксперименты

1.Свободные колебания — измерение соответствия между амплитудой балансира θ и периодом свободных колебаний T

2.Определение коэффициента затухания β.

3.Определение амплитудно-частотной и фазово-частотной характеристик вынужденных колебаний.

4. Изучение влияния различных видов демпфирования на вынужденные колебания и наблюдение резонансных явлений.

5. Научитесь использовать стробоскопический метод для определения некоторых характеристик движущихся объектов, например разности фаз.

Основные характеристики

Подробности

Компоненты системы: экспериментальное устройство для резонанса Поля, экспериментальный контроллер для резонанса Поля, отдельный блок вспышки, 2 фотоэлектрических датчика (по одному типа A и типа B)

Экспериментальная установка для резонанса Поля.

1. Коэффициент жесткости пружины K: изменение периода свободных колебаний менее чем на 2%.

2. Измерение времени (10 циклов): точность 0,001 с, погрешность измерения цикла 0,2%.

3. Демпфирование системы при отсутствии электромагнитного демпфирования: менее 2° на спад амплитуды.

4. Механический маятник: с направляющими пазами, угол наклона 2°, радиус 100 мм.

5. Измерение амплитуды: погрешность ±1°; метод измерения амплитуды: фотоэлектрическое обнаружение.

6. Фотоэлектрический датчик A: обнаружение двух фотоэлектрических сигналов; фотоэлектрический датчик B: обнаружение одного фотоэлектрического сигнала.

7. Диапазон скоростей двигателя (частоты колебаний): 30–45 об/мин с плавной регулировкой.

8. Нестабильность скорости вращения двигателя: менее 0,05 %, что обеспечивает стабильность цикла испытаний.

9. Определение разности фаз.

Два метода определения разности фаз: стробоскопический и метрологический, с отклонением между двумя методами менее 3°.

Диапазон измерений метрологического метода составляет от 50° до 160°.

Диапазон стробоскопических измерений от 0 ° до 180 °; отклонение при повторном измерении <2 °.

10. Вспышка: низковольтный привод, вспышка отдельно от экспериментального блока, время непрерывной вспышки 2 мс, привлекательный красный цвет.

11. Низкий уровень шума, отсутствие помех или дискомфорта во время групповых экспериментов.

Экспериментальный контроллер Pohl resonance.

1. Для сбора и отображения данных используется специальный экспериментальный контроллер с большим матричным ЖК-дисплеем, на котором отображаются меню для управления экспериментом, подсказки (электронное руководство по эксплуатации), а также экспериментальные данные для отображения и проверки.

2. Специальный интерфейс управления для стробоскопов.
