Описание

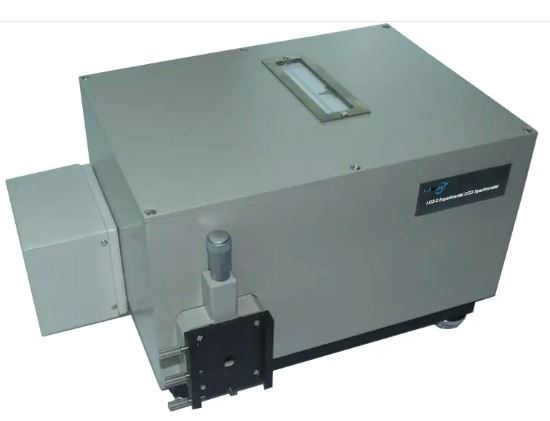

Экспериментальный ПЗС-спектрометр LGS-2 — это измерительный прибор общего назначения. В нем используется ПЗС-матрица в качестве приемного устройства, что значительно расширяет возможности его применения: он может собирать данные в режиме реального времени и отображать их в трехмерном виде. Это идеальное оборудование для изучения спектров источников света или калибровки оптических датчиков.

Он состоит из решетчатого монохроматора, ПЗС-матрицы, системы сканирования, электронного усилителя, аналого-цифрового преобразователя и персонального компьютера. Этот прибор объединяет в себе оптику, прецизионное оборудование, электронику и компьютерные технологии. В оптическом элементе используется модель C-T, показанная ниже.

Монохроматор обладает хорошей жесткостью, а световой путь очень стабилен. Входная и выходная щели прямые, их ширина плавно регулируется в диапазоне от 0 до 2 мм. Луч проходит через входную щель S₁(S₁ находится в фокальной плоскости отражающего коллимирующего зеркала), затем отражается от зеркала M₂. Параллельный пучок света направляется на решетку G. Зеркало M₃ формирует изображение дифрагированного света, исходящего от решетки, на S₂ или S₃ (отражающее зеркало M₄ может собирать свет, выходящий из выходной щели, S₂ или S₃). В приборе используется синусоидальный механизм для сканирования длины волны.

Оптимальные условия для работы прибора — обычные лабораторные условия. Помещение должно быть чистым, с постоянной температурой и влажностью. Прибор следует размещать на устойчивой ровной поверхности (способной выдержать нагрузку не менее 100 кг) с достаточным пространством для вентиляции и необходимыми электрическими соединениями.

Технические характеристики
