Спектрометр — это прибор для спектроскопического измерения углов. Его можно использовать для измерения углов на основе преломления, отражения, дифракции, интерференции или поляризации.

Например:

1) Измерение угла призмы на основе принципа отражения.

2) Измерение минимального отклонения призмы на основе принципа преломления,

вычисление показателя преломления и дисперсии материала, из которого изготовлена

призма.

3) Измерение длины волны и демонстрация явления дифракции в

интерференционном эксперименте с использованием дифракционной решетки.

4) Используется в экспериментах с поляризацией, зонной пластиной и поляризатором.

Основная конфигурация и параметры:
Используя принципы отражения, преломления, дифракции и интерференции, можно измерять углы в различных экспериментах.

Технические характеристики

1) Точность измерения угла 1’

2) Оптические параметры:

Фокусное расстояние 170 мм

Эффективная апертура Ф33 мм

Поле зрения 3°22’

Фокусное расстояние окуляра телескопа 24,3 мм

3) Макс. Расстояние между коллиматором и телескопом 120 мм

4) Ширина щели 0,02–2 мм

5) Диапазон диоптрийной коррекции ≥±5 диоптрий

6) Стадия:

Диаметр Ф70 мм

Диапазон вращения 360°

Диапазон вертикальной регулировки 20 мм

7) Разделенный круг:

Диаметр Ф178 мм

Градуировка круга 0°-360°

Цена деления 0,5°

-2-

Значение нониуса 1’

8) Размеры 251 (Ш) × 518 (Г) × 250 (В)

9) Вес нетто 11,8 кг

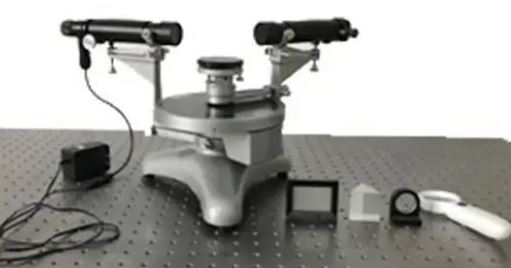

10) Принадлежности:

(1) Угол призмы 60°±5’

Материал ZF1 (nD=1,6475 nF-nC=0,01912)

(2) Трансформатор 3 В

(3) Оптическая параллельная пластина

(4) Лупа с ручкой

(5) Плоская голографическая решетка 300/мм

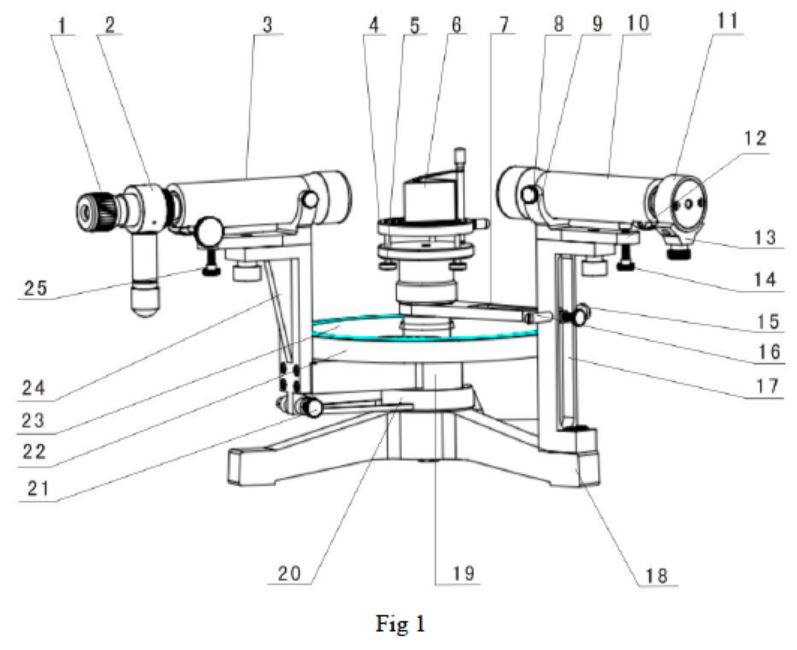

Конструкция

1. Зажимной винт окуляра

2. Самоколлимирующий окуляр Аббе

3. Блок телескопа

4.Станина

5.Уровневые винты станины (3 шт.)

6.Угол призмы 7.Крепление тормоза (№2) 8.Уровневый винт коллиматора

9.U-образный кронштейн 10.Блок коллиматора 11.Блок щели

12.Магнитная колонна 13.Барабан регулировки ширины щели

14.Горизонтальный регулировочный винт коллиматора 15.Стопорный винт нониуса

16.Ручка регулировки нониуса 17.Стойка 18. Шасси

19. Стопорный винт поворотного основания 20. Тормозное крепление (№1)

21. Стопорный винт телескопа 22. Разделенный круг 23. Нониусный диск

24. Рычаг 25. Вертикальный регулировочный винт вала телескопа
