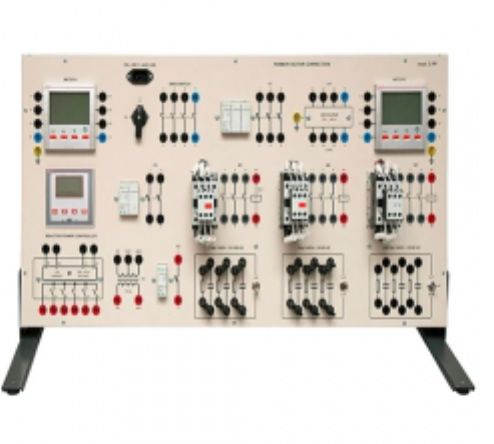

Эта панель предназначена для тестирования промышленных систем с электронными устройствами для управления коэффициентом мощности в низковольтных энергопотребляющих устройствах (напряжение 400 В).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
• Окрашенный металлический каркас с передней панелью из изолирующего материала
• Быстрое подключение через предохранительные провода и клеммы (Ø 4 мм)
• 1 автоматический микропроцессорный регулятор коэффициента мощности с номинальным напряжением 380-415 В – 50-60 Гц
- вход амперметра с прямым током до 5 А (диапазон чувствительности  0, 125 ... 6 А)
- установка коэффициента мощности: 0,8 ind ... 0,8 cap., время повторного подключения: 5 ... 240 с
- диапазон чувствительности: 5...600 с / шаг
- 5 релейных выходов с контактами 5 А – 250 В переменного тока
- настройка параметров вручную с клавиатуры с дисплеем
• 2 многофункциональных прибора; дополнительный источник питания 115- 230 В; ЖК-дисплей 128x80 пикселей
- измерения напряжений, токов, активной, реактивной и кажущейся мощности, а также коэффициента мощности в однофазных и трехфазных системах
- оценка точности токов и напряжений: ± 1%
- диапазон измерения: 5 А - 850 В макс.
• 1 четырехполюсный поворотный выключатель - 16 А – 400 В
• 1 комплект из трех держателей предохранителей с предохранителями типа gl 10,3x38 по 6 А
• 1 пара держателей предохранителей с предохранителями типа gl 10,3x38 по 2 А
• 1 держатель предохранителя с предохранителем типа gl 10,3x38 по 4 А
• 1 фильтр шумоподавления для трехфазной линии с нейтральными проводниками – Vn 440 В; В 10 А; индуктивность 0,4 мН, пропускная способность по току равна 0.1 мкФ
• 3 трехполюсных контактора для коррекции коэффициента мощности - Ith (AC1) 25 А (7,5 квар при 400 В) с устройствами ограничения переходных процессов при подключении, возбуждение 24 В переменного тока – 50-60 Гц
• 1 однофазный трансформатор с первичной обмоткой 230-400 В и вторичной обмоткой 24 В, мощность 72 ВА
• 1 батарея трехфазных конденсаторов напряжением 450 В ~ с выбором переключателем между 2 и 4 мкФ и соответствующей разрядкой резисторы 100 Ком – 5 Вт
• 1 батарея трехфазных конденсаторов напряжением 450 В ~ с выбором переключателя между 4 и 8 мкФ и соответствующих разрядных резисторов 50 Ком - 10 Вт
• 1 батарея трехфазных конденсаторов напряжением 450 В ~ с выбором переключателя между 4, 8 и 16 мкФ и соответствующих разрядных резисторов 50 Ком - 10 Вт
Все батареи конденсаторов могут быть подключены в однофазной или трехфазной конфигурации звезда-треугольник; они позволяют собирать системы автоматической коррекции коэффициента мощности с шагом до 3 равных ступеней (4+4+4 мкФ), до 3 ступеней (одна вдвое больше другой, по 2, 4, 8 мкФ или по 4, 8, 16 мкФ); параллельное подключение различных батарей приведет к дальнейшим комбинациям.
Размеры: 805 x 405 x 100 мм
Вес нетто: 25 кг
