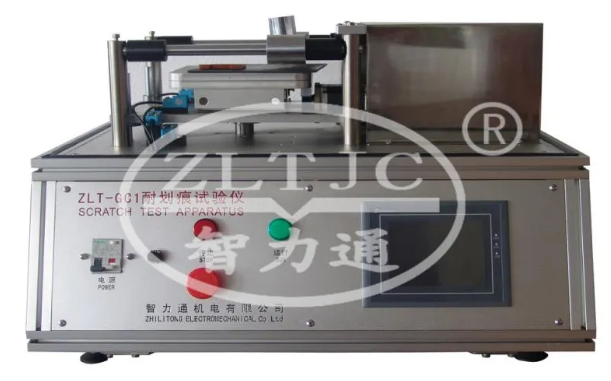

Машина для испытаний на царапины покрытия для IEC60335 Твердое изоляционное устройство для испытаний на царапины

Информация о продукте: Модель ZLT-GC1.

Покрытие для испытания на царапины, для определения адгезии и долговечности защитных покрытий на печатной плате и изоляционных слоев на доступных опасных деталях или металлических деталях, согласно IEC60950 рисунком 2K и пунктом 2.10.8.4,IEC60335-1 пунктом 21.2,IEC62368 рисунком G.4.

Царапины наносятся на пяти парах проводящих частей и в промежуточных разделителях в точках, где разделители будут подвергаться максимальному потенциальному градиенту во время испытаний.

Стандартная экипировка:

1 стальной стилус в качестве царапающего инструмента, закаленный, нижний конец конусообразный с углом скоса 40° и радиусом 0,25±0,02 мм на кончике,

1 линейная скользящая каретка, со свободно движущейся направляющей для стального стилуса в вертикальной плоскости с углом 80°~85° между продольной осью стального стилуса и горизонтальной,

1 грузовая деталь для утяжеления стального стилуса так, чтобы усилие в направлении оси стального щупа составляло 10 Н±0,5 Н,

1 привод для перемещения скользящей каретки при полном перемещении около 140 мм со скоростью 20±5 мм/с, царапины должны находиться на расстоянии не менее 5 мм друг от друга и не менее 5 мм от края образца.

1 опора для образцов с макс., размеры: длина ок. 200 мм, ширина ок. 200 мм, высота ок. 6 мм,

1 способ работы: контроллер с сенсорным экраном

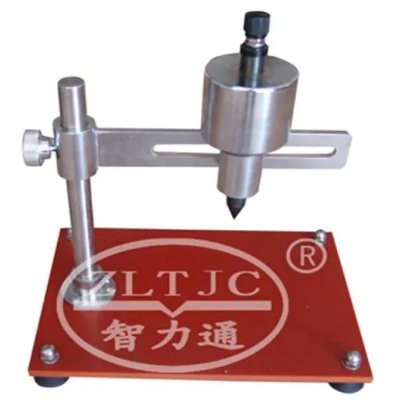

Специальное оборудование: устройство для испытания давлением, так как после испытания на царапины штифт из закаленной стали затем наносится перпендикулярно с усилием 30 Н±0,5 Н на непоцарапанную часть поверхности. В этом случае изоляция должна выдержать испытание на электрическую прочность в соответствии с пунктом 16.3 IEC60335-1, при этом штифт все еще остается установленным и используется в качестве одного из электродов.

Источник питания: 220 В, 50 Гц, другие напряжения запрашиваются.
