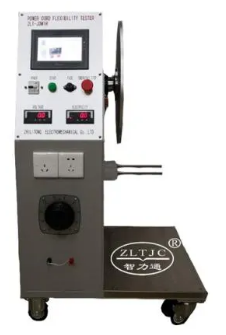

Тестер гибкости шнура питания IEC60335 Поворотное соединение шнура питания Тестер гибкого кабеля на прочность Тестер
гибкого кабеля Подробная информация о продукте: Модель ZLT-JDW1R.

Представляем инновационный тестер гибкости силовых кабелей — ваше лучшее решение для оценки долговечности и надежности сетевого шнура.

Подробная информация о продукте: Усовершенствованная модель ZLT-JDW1R, являющаяся свидетельством современного инженерного совершенства.

Предназначенный для проведения строгих испытаний на непрерывный изгиб, этот аппарат обеспечивает соответствие требованиям IEC60335-1. 25.14 рис. 8 и IEC60745-1 путем выполнения точных поворотных движений в точке входа питающего шнура приборов.

Тестер гибкости шнура питания, для непрерывных испытаний на изгиб вращательными движениями для проверки шнура питания в месте его входа в прибор, в соответствии с IEC60335 1 пункт 25.14 рисунок 8 и IEC60745 1.

Часть прибора, включающая впускное отверстие, закреплена на колеблющемся элементе таким образом, что, когда питающий шнур находится в середине своего хода, ось шнура, где он входит в защиту или впускное отверстие шнура, вертикальна и проходит через ось колебания. Большая ось сечения плоских тросов должна быть параллельна оси колебаний.

Шнур нагружают таким образом, чтобы приложенное усилие составляло
– 10 Н, для шнуров с номинальной площадью поперечного сечения более 0,75 мм2;
– 5 Н, для других шнуров.

Расстояние X, как показано на IEC60335 рисунке 8, как показано на рисунке 8, между осью колебаний и точкой, где шнур или защитный кожух шнура входят в прибор, регулируется таким образом, что при движении колеблющегося элемента во всем своем диапазоне шнур и груз совершают минимальное боковое перемещение.
Колеблющийся элемент перемещается под углом 90° (45° с каждой стороны от вертикали), при этом количество изгибов для навесного оборудования типа Z составляет 20 000, а для остального навесного оборудования - 10 000. Скорость сгибания составляет 60 в минуту.

Стандартное оснащение:
1 электропривод двигателя с редуктором и поворотным механизмом,
1 выходной вал, угол поворота 45 °, 60 ° или 90 ° по обе стороны от вертикали,
1 комплекты грузиков, 5N-10N,
1 регулировка скорости, для частоты поворота 10 ~ 60 об/мин,
1 блок управления с 6-значным счетчиком предварительного определения для выключения привода и запись количества поворотов при размыкании образца цепи,
1 цепь управления мощностью 3 кВА, подача питания на образец, источник питания контроллера
ПЛК:
переменный ток 220 В 50 Гц, другие напряжения и частоты по запросу.
