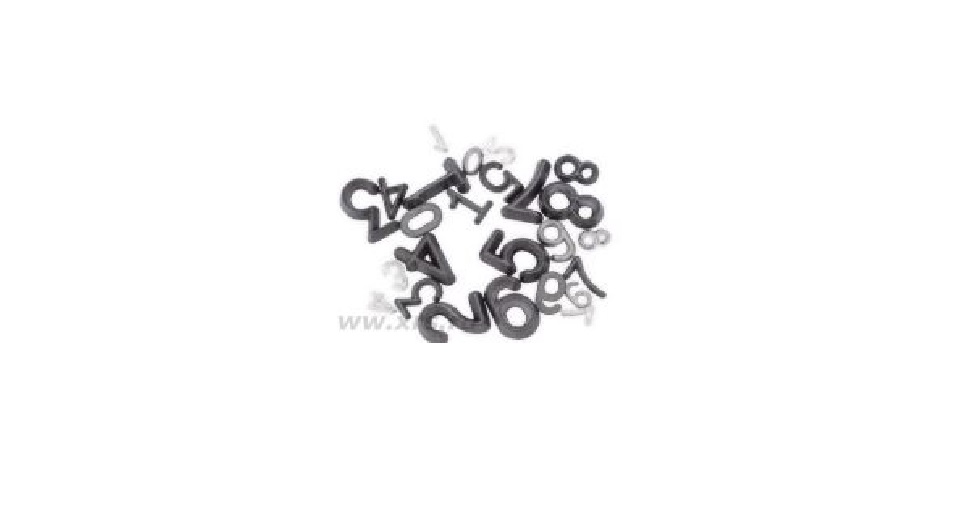

Маркировочные знаки из свинцового сплава предназначены для маркировки (нумерации) рентгеновских снимков для их последующей идентификации. Маркировочные знаки для рентгенографического неразрушающего контроля изготавливаются в соответствии со стандартом ГОСТ 15843–79 «Принадлежности для промышленной радиографии. Основные размеры».

2. ТРЕБОВАНИЯ К МАРКИРОВКЕ РАДИОГРАФИЧЕСКИХ СНИМКОВ

2.1. На каждом радиографическом снимке должна быть изображена четко видимая маркировка, получаемая путем установки под кассету перед просвечиванием стыка определенной системы свинцовых маркировочных знаков (цифр, букв, дробей, стрелок, «тире»).

2.2. Системой свинцовых маркировочных знаков обозначают:

• направление укладки кассет или рулонной пленки, соответствующее направлению, указанному стрелкой на стыке (для неповоротных стыков в нитке трубопровода — по часовой стрелке по ходу продукта);
• дату сварки (число, месяц, год — последние две цифры года);
• шифр (клеймо) сварщика или бригады;
• шифр дефектоскописта, осуществляющего просвечивание стыка;
• номер пленки;
• номер стыка.

Изображение на снимке маркировочных знаков должно быть четким и не накладываться на изображение сварного шва.

Примечание. При сварке стыка несколькими сварщиками, не имеющими общего бригадного клейма, для упрощения маркировки следует использовать условный шифр в виде, например, одной буквы, используемой для обозначения состава сварщиков. Использование данного обозначения состава сварщиков должно быть оформлено протоколом за подписями начальника участка и старшего дефектоскописта. При изменении состава сварщиков шифр должен быть заменен на новый.
