Инструмент консолидации рычажного типа и инструмент консолидации под давлением
воздуха являются двумя наиболее часто используемыми в настоящее время
оборудованием для испытаний на консолидацию в нашей стране. Мы все понимаем
недостатки инструмента консолидации рычажного типа, в то время как недостатком
инструмента консолидации под давлением воздуха является испытание десятков
инструментов консолидации. Последовательность давления должна быть одинаковой.
После того, как все образцы сжаты и стабилизированы, можно применить меньшую
нагрузку или прекратить испытание. Цикл испытаний относительно длинный, что влияет
на использование оборудования и не может контролироваться отдельно для каждого
канала. Кроме того, из-за силы трения фактически контролируется предварительное
давление 1 кПа. Неважно, даже усилие шестерни в 12,5 кПа не может контролироваться в
диапазоне точности 1%, который оценивается программным обеспечением. Кроме того,
этот тип системы должен быть оснащен вспомогательным оборудованием, таким как
воздушные насосы, фильтрующие устройства для стабилизации давления воздуха, сети
давления воздуха и т. Д., И должен быть установлен и отлажен профессиональным и
техническим персоналом на месте перед вводом в эксплуатацию; Требования к тестовой
эксплуатации установки высоки, и если операция неправильная, это напрямую повлияет
на точность результатов испытаний.
Таким образом, для устранения недостатков системы пневматических консолидационных
приборов мы разработали автоматический инструмент консолидации третьего
поколения, чтобы полностью устранить вышеуказанные недостатки.

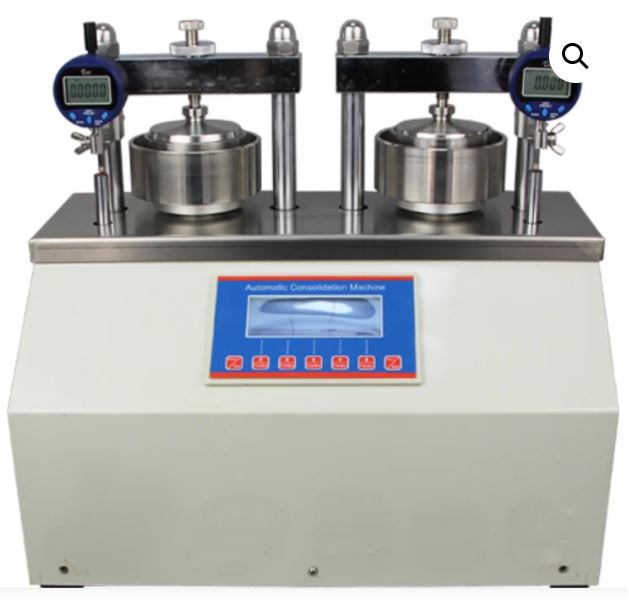

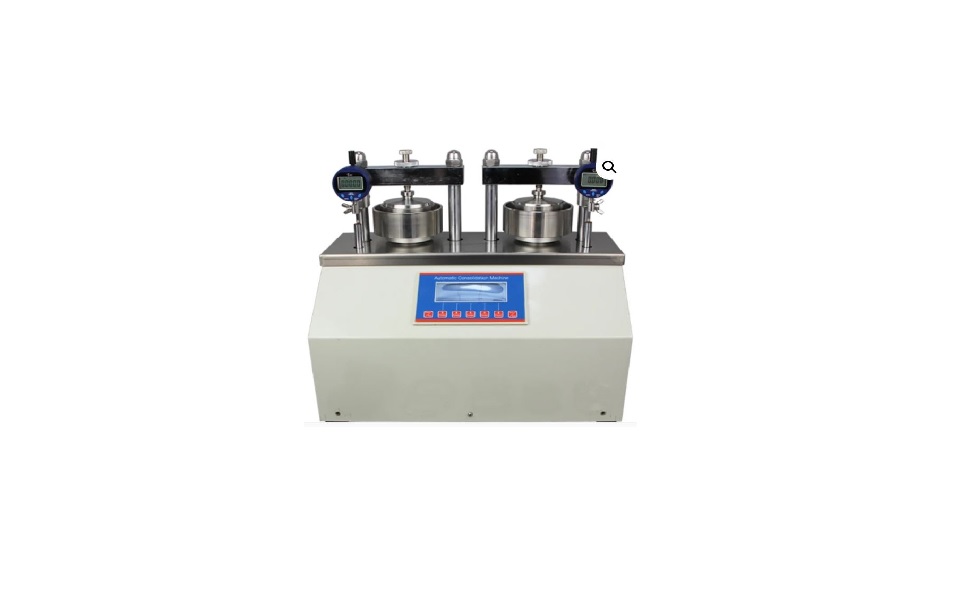

2. Базовый состав
Устройство может напрямую собирать данные.
· Два комплекта каждого инструмента консолидации, два комплекта
принадлежностей для испытательного контейнера с площадью образца 30 см2.
· Сконфигурируйте 1 комплект независимого интеллектуального устройства контроля
давления для одновременного управления двумя независимыми каналами.
· Настройте модуль обнаружения деформации сжатия образца.
· Настройте 2 цифровых циферблатных индикатора.
· Настройте 2 тензодатчика.
· Настройте 1 сетевой порт.
3. Основные технические индикаторы
1. Испытательное давление (площадь образца 30 см2, площадь образца 50 см2)
(1) Самое низкое испытательное давление, которое может быть установлено: 1 кПа
(2) Инструмент консолидации низкого давления: 1 ~ 800 кПа
(3) Модуль давления может быть добавлен для расширения до 1600 кПа во время
использования
(4) Инструмент консолидации среднего давления: 1 ~ 1600 кПа
(5) Модуль давления может быть добавлен для расширения до 3200 кПа во время
использования
(6) Инструмент консолидации высокого давления: 5 ~ 3200 кПа
(7) Минимальное давление испытания на отскок: 0 кПа
2. Выходная точность
Точность 0 ~ 300 Н (100 кПа) ≤3 Н
Инструмент консолидации низкого давления: точность 2400 Н≤1% F · S
Инструмент консолидации среднего давления: точность 4800 Н≤1% F · S
Инструмент консолидации высокого давления: точность 9600 Н≤1% F · S
3. Датчик силы
Диапазон: 0 ~ 5000N Точность: 1% F · S (инструмент консолидации низкого и среднего
давления)
Диапазон: 0 ~ 10000N Точность: 1% F · S (инструмент консолидации высокого давления)
4. Диапазон: 0 ~ 10.000 мм
Точность: 0,2% F · S
4. Технические характеристики
1. Эта технология позволяет автоматически загружать и разгружать испытание на
консолидацию в соответствии с заданной последовательностью испытательного
давления при условии, что для испытания на консолидацию не требуется внешний
источник давления (например, воздушный насос), что позволяет экономить энергию
и защищать окружающую среду, не беспокоя людей. Испытательное давление ≥ 5
кПа ≤ максимально допустимое давление, и последовательность давления может
быть установлена произвольно в пределах наиболее требуемого диапазона
давления, который может особенно соответствовать испытанию на применение
собственного весового давления образца P0. Каждый процесс испытаний
контролируется независимо. В конце испытания образец может быть заменен и
перезапущен, что значительно улучшает использование оборудования. Во время
испытания заданное давление, применяемое регулятором слежения за переменной
скоростью, автоматически зависит от изменения сжатия каждого образца, и всегда
поддерживается баланс сил образца. Начальное значение теста консолидации,
которое представляет собой значение сброса смещения 1 кПа, также
гарантированно является верным и эффективным. Если проводится испытание на
применение давления собственного веса P0, давление P0, которое необходимо
приложить к каждому образцу, может быть установлено, и его можно применять за
один раз или применять поэтапно. Это невозможно ни с одним предыдущим
инструментом консолидации.
2. С помощью микрокомпьютерной сети
Он подключается к компьютеру с помощью сетевого порта, к одной сети могут быть
подключены десятки инструментов консолидации. Установка на месте очень проста.
Микрокомпьютер обеспечивает одиночное управление и десятки групповых операций
управления, что очень просто.
3. Автономная работа и самозапуск
Контроллер консолидационного прибора может работать автономно, то есть после начала
теста не требуется компьютерная поддержка. Автоматическая защита испытательного
участка и собранных данных при прерывании питания во время теста и автоматическое
восстановление испытательного участка для продолжения теста после восстановления
питания.
