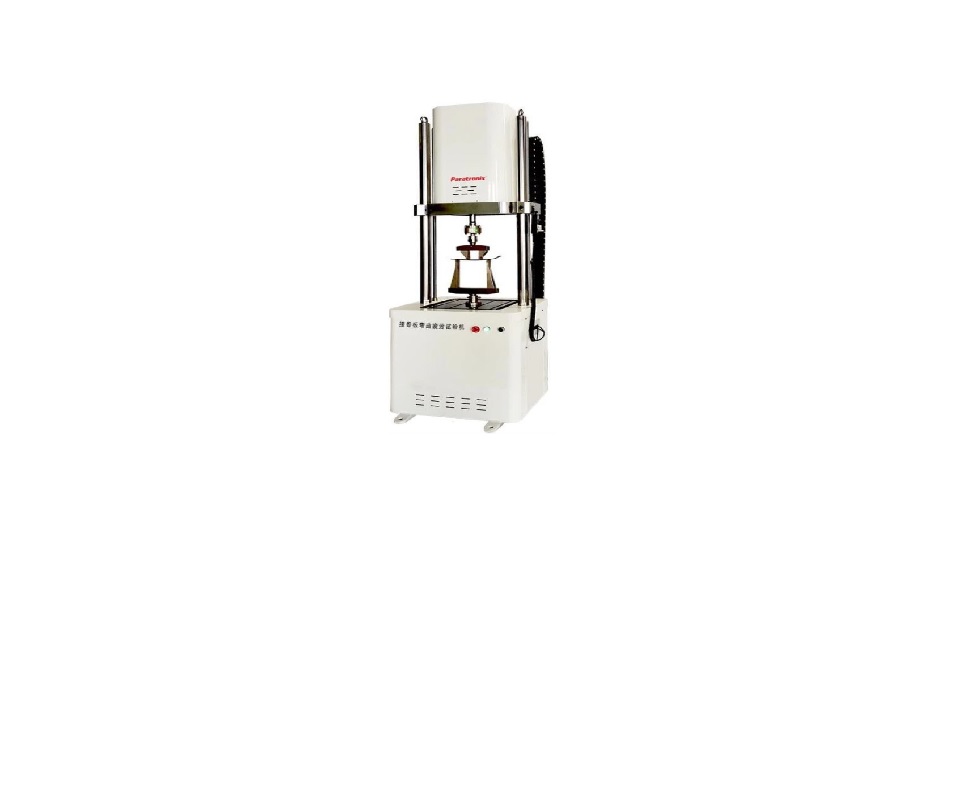

PBFT-BP30 Прибор для испытания костной пластины на усталость при изгибе

Он также может проводить экспериментальные испытания и исследования механических усталостных свойств других ортопедических материалов.

Стандарты

1. YY/T0342- Определение прочности на изгиб и жесткости костных пластин для хирургических имплантатов;

2. Технические условия на испытательную машину для определения усталости при растяжении JB/T 9397;

3. Машина для испытаний на растяжение, давление и универсальность JJG 139;

4. YY0017- имплантат костного сустава металлическая костная пластина;

5. YY0018-2008 имплантат костного сустава металлический костный винт;

6. GB/T232- «Метод испытания на изгиб металлических материалов»;

7. YY/T1503-2016 Метод испытания на усталость при изгибе металлических костных пластин для хирургических имплантатов

Описание оборудования

1. Описание функции

Система измерения и контроля состоит из динамического испытательного хоста, компонента динамической усталостной нагрузки, инструмента для образцов и системы измерения и контроля. С Т-образным пазом рабочего стола он может соответствовать установке и фиксации различных образцов. С помощью специального программного обеспечения для динамических испытаний на усталость в медицине он может выполнять требования испытаний различных стандартов испытаний.

2. Состав и структура испытательного стенда

(1) Состав испытательного стенда: испытательный хост, сервопривод, приспособления и принадлежности, испытательное оборудование, механизм подъема балки, электрический шкаф управления, программное обеспечение для измерения и управления и его система управления, компьютер и т. д.

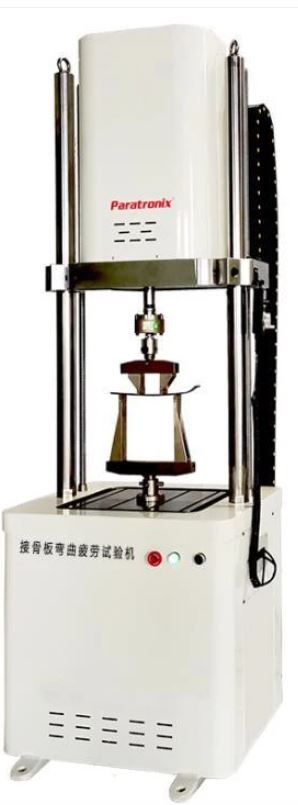

(2) Компоновка испытательного стенда: основная машина представляет собой двухколонную конструкцию, а средняя балка имеет подъемный механизм, который может регулировать высоту балки электрически; привод установлен в середине поперечной балки, а образец подключен к вспомогательному устройству для испытания.

3. Подробное описание испытательного стенда

(1) Механическая структура испытательного стенда: верхняя поверхность стенда распределена Т-образными пазами, что удобно для фиксации всех видов приспособлений; центр стола оснащен соединителем типа штифтового отверстия, который может быть подключен к приспособлению для растяжения или приспособлению для изгиба.

(2) Механизм загрузки: механизм загрузки загружается высокоточным приводом, а передний конец соединен с импортным датчиком значения силы, с высокой точностью управления и данными испытаний.

Точный.

(3) Механизм крепления: изготовьте соответствующее приспособление в соответствии со стандартом и установите его на разъем типа штифтового отверстия или Т-образного паза, а затем проверьте в соответствии со стандартными амплитудно-частотными характеристиками.

(4) Подъемный механизм средней балки состоит из серводвигателя, синхронного ремня, шарико-винтовой передачи, ременного колеса и стопорного устройства.

(5) Если необходимо отрегулировать высоту балки, сначала ослабьте фиксирующее устройство, а затем медленно отрегулируйте высоту балки. После достижения соответствующей испытательной высоты зафиксируйте среднюю балку с помощью фиксирующего устройства.

4. Реализация функции испытания: медицинская костная пластина и другие образцы устанавливаются на испытательном стенде, регулируется положение балки и подключается к оснастке. Кнопка запуска, привод

Нагрузка в соответствии с синусоидой или требованиями пользователя к форме волны, частота нагрузки регулируется, амплитуда регулируется, режим управления может быть полностью цифровым замкнутым контуром управления, может быть силовым управлением или управлением перемещением. Установите количество испытаний, например, 1 миллион; Во время испытания сигнал датчика может быть синхронно собран в соответствии с установленными условиями и синхронно сохранен на жестком диске компьютера.

Программное обеспечение для контроля усталостной нагрузки

1. Продукт использует мощную систему PCBP-system с полным цифровым замкнутым контуром сервоуправления. Операционная система управления измерениями с замкнутым контуром состоит из датчика нагрузки, датчика смещения, сервопривода, программного обеспечения цифрового замкнутого контура управления и компьютера. Таким образом, можно устанавливать и выбирать различные процедуры испытаний, процесс испытаний можно контролировать автоматически и точно, а параметры испытаний на каждом этапе можно измерять автоматически, что обеспечивает высокую точность испытаний.

2. Специальное тестовое программное обеспечение разработано под платформу Windows, чтобы гарантировать простоту и универсальность проведения теста, простоту и удобство обработки, хранения и передачи тестовых данных, отображение кривой процесса теста на дисплее в режиме реального времени.

3. Программное обеспечение опционально может использовать синусоидальную волну, полусинусоидальную волну, треугольную волну, прямоугольную волну, косую волну, комбинированный волновой тест. В конце теста программное обеспечение сохранит некоторые важные данные, такие как тестовая нагрузка, частота, количество циклов и время теста. Программируемый контрольный тест.

Технические параметры

Список конфигураций
