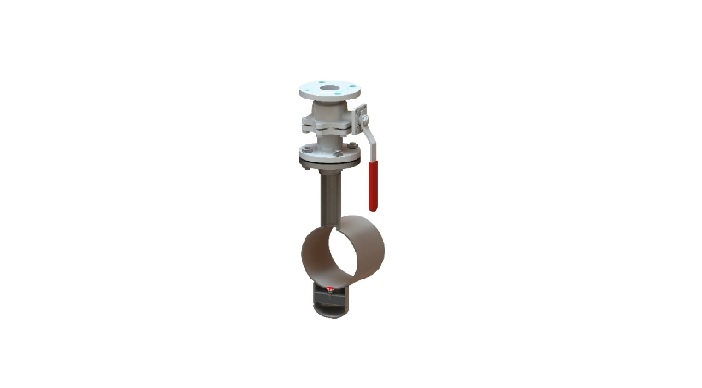

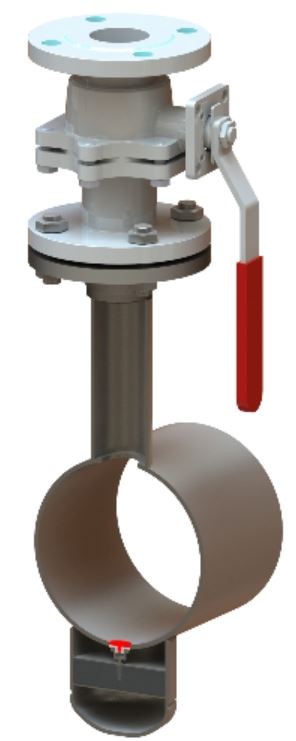

Устройство контроля коррозии модели "Моникор-УКК-НО" предназначено для установки и экспозиции образца-свидетеля на внутренней поверхности заглубленных трубопроводов по нижней образующей, с целью определения канавочной коррозии и оценки агрессивности перекачиваемых рабочих сред. Особенностью контроля коррозии с помощью этого Устройства является монтаж образца - свидетеля заподлицо с нижней образующей с поверхности земли без остановки технологических процесс перекачки продукции.

    Смонтированный таким образом образец-свидетель также позволяет оценить контроль эффективности очистки трубопроводов производимой с помощью скребков.

    Образец-свидетель устанавливается на действующий трубопровод с помощью специального захвата через задвижку или стационарный шаровой кран с фланцевым соединением Ду 50 мм, Ру 40 кг/см2. Часть Устройства, остающаяся на трубопроводе после его демонтажа, называется Узел контроля коррозии системы Моникор-УКК-НО и может заказываться отдельно.

    Данная модель запущена в производство в конце 2005 года и испытана при проведении работ в 2006 году на промыслах ОАО "Юганскнефтегаз" и "Самаранефтегаз".

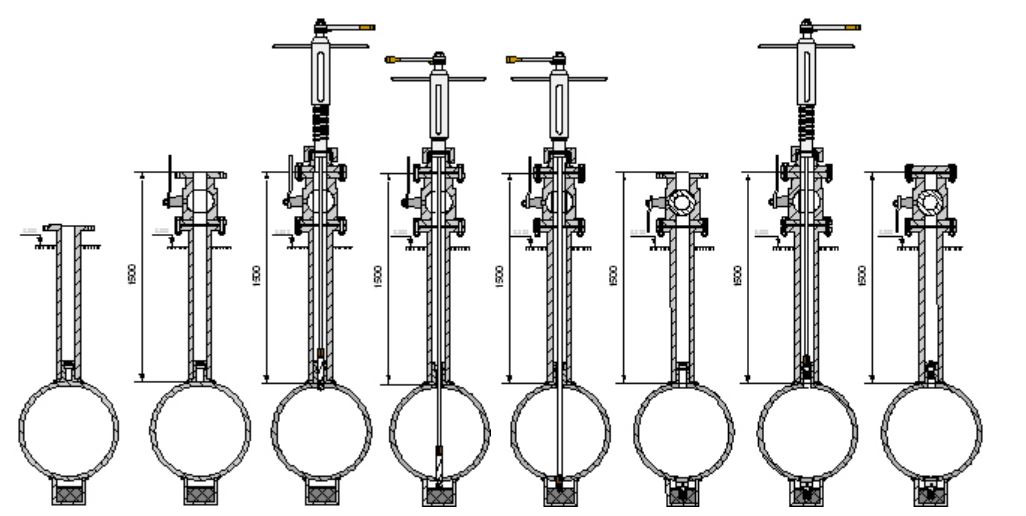

№поз.	Пояснения к Схеме проведения работы с Узлом контроля коррозии "Моникор-УКК-НО"
1	На верхнюю образующую действующего трубопровода наваривают монтажный патрубок. В диаметрально противоположном месте к нижней образующей трубопровода соосно монтажному патрубку приваривается монтажный стакан.
2	На фланец монтажного патрубка закрепляют шаровой кран (или задвижку).
3	На шаровой кран монтируют Устройство для холодной врезки и производят сверление верхней стенки трубы.
4	По окончании операции сверления верхней стенки трубопровода производят сверление нижней стенки трубопровода и отсоединяют устройство от верхнего фланца крана.
5	В донную часть трубы устанавливают образец заподлицо с внутренней поверхностью трубы
6	Производят отсоединение Устройства от шарового крана
7	Если используется модель с герметизирующей заглушкой то устанавливают заглушку
8	Снимают Устройство. Запорную арматуру при использовании герметизирующей пробки на период экспозиции образца-свидетеля можно демонтировать.

Инструкция по работе с Устройством будет выслана вам по вашему заказу
